Gepäckträger-Montage

Bei der Montage des Gepäckträgers ist es sehr wichtig, dass der Gepäckträger spannungsfrei montiert wird. Bei unter Spannung verbauten Gepäckträger reißen die Schweißstellen schon nach kurzer Zeit und der Gepäckträger verschleißt dementsprechend schnell.

Beachten Sie bitte die drei unterschiedlich langen Imbusschrauben und deren Montageort.

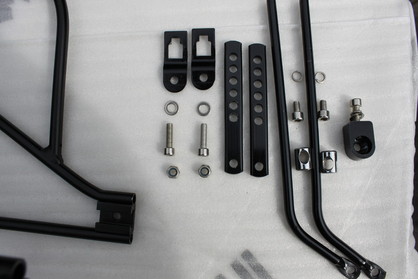

1.) Alle Bauteile im Überblick (Beachten Sie bitte die drei unterschiedlich langen Imbusschrauben und deren Montageort)
2.) Wir fangen mit dem Montagematerial von rechts an und arbeiten uns nach links durch
2a.) Alle Schrauben erst locker anziehen. Am Rad werden die Schrauben dann handfest angezogen.
2b.) Rückansicht
2c.) Den 2. Bolzen montieren.
3.) Die beiden Metallbügel ohne Unterlegscheiben montieren! Alternativ können auch die Imbusschrauben nach Außen zeigen.
4.) Verbliebenes Montagematerial nach Schritt 3
5.) Federscheibe und Unterlegscheibe auf dieser Seite. Selbstsichernde Mutter alleine auf der Rückseite!
5a.) Den zweiten Bügel Montieren. Die Höhe können Sie noch am Rad einstellen.
6.) Diese Schrauben benutzen Sie von Ihrem alten Gepäckträger
7.) Diese Schrauben benutzen Sie von Ihrem alten Gepäckträger. Nur noch ausrichten und die Schrauben festziehen. Nicht zu fest, denn dann kommt " Schraube lose" und danach "Schraube ab" :-)
