Akkueinbauanleitung Beispiel 2

Hier ein Einbaubeispiel, wie Sie unseren Akku z.B. an ein Sporttrecking Elektrofahrrad  montieren, welches seinen Originalakku unter dem Gepäckträger trägt. Parallel dazu wird unser Akku angeschlossen und z.B. in einer Gepäckträgertasche mitgeführt:

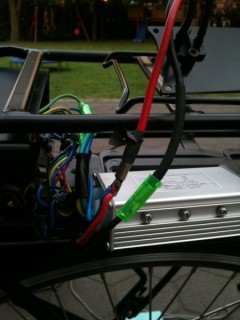

1. Ein Sporttrecking Elektrofahrrad mit einem 36V 10Ah Serienakku, welcher unter dem Gepäckträger montiert ist. Der Motor befindet sich im Heck. Der Controller befindet sich zwischen Akku und Sattel in einem schwarzen Kunstoffbehälter.

Viele Elektrofahrräder sind so aufgebaut. Deshalb zeigen wir Ihnen hier, wie Sie an so einem Elektrofahrrad unseren Akku anschließen können.

2. Ziehen Sie den Originalakku aus der Halterung und legen ihn sicher ab. Auf dem Bild sehen Sie das Kunstoffgehäuse, welches den Controller (Fahrsteuerung) beinhaltet. Das ist der "Angriffspunkt" welchen wir nutzen, um unseren Akku anzuschliessen.

Unser Akku wird zwischen dem Anschluß des Originalakkus und dem Controller angeschlossen. Somit kann der Originalakku weiterhin genutzt werden.

3. Bei entnommenem Originalakku sehen Sie die Originalanschlüsse auf der rechten Seite. Auf der linken Seite sehen Sie das Schloss, womit der Akku am Rad gesichert wird. Lösen Sie die vier Schrauben, um das Gehäuse zu öffnen und die Anschlussplatte zu entnehmen. Dahinter befindet sich der Controller.

4. Bei abgenommener Anschlussplatte können Sie auf der Rückseite die Anschlussleitungen erkennen. Diese Leitungen verbinden die Anschlussplatte mit dem Controller. An diese Leitungen (rot = Pluspol und schwarze Leitung = Minuspol) müssen wir unseren Akku anschliessen.

5. Ziehen Sie den Controller und alle Anschlusskabel aus dem Gehäuse

6. Suchen Sie eine geeignete Stelle, wo Sie z.B. eine Steckerbuchse befestigen können. An diese Buchse kann das Anschlusskabel angesteckt, bzw. abgenommen werden. Hierzu wird z.B. eine XLR-Buchse ins Gehäuse montiert. Das Bild zeigt, eine durchgeführte Bohrung. auf der Rückseite des Controllergehäuses.

7. Nach durchgeführter Bohrung, wird die Buchse mit zwei Leitungen verlötet und ins Gehäuse angepasst.

8. Nun werden die beiden Leitungen von der XLR-Buchse mit den beiden Anschlusskabeln verbunden.

9. Nun wird das mitgelieferte Anschlusskabel, welches zu unserem Akku führt mit dem XLR-Stecker verbunden. Dieser Stecker wird in die zuvor montiereten Buchse gesteckt. Somit kann das Anschlusskabel je nach bedarf angesteckt, bzw. abgenommen werden. Bitte beachten Sie hierbei die Polarität.

10. Das Anschlusskabel wird auf der einen Seite mit dem Controllergehäuse vebunden, auf der anderen Seite mit unserem Akku.

11. Sie können unseren Akku z.B. in einer Gepäckträgertasche mitführen. Alternativ können Sie die mitgelieferte Montageschiene z.B. auf, bzw. neben dem Gepäckträger fixieren.
